Описание параметра "Встроенные дополнительные элементы"

В реле могут быть встроены дополнительные элементы:

  • ограничитель перенапряжения - ограничение избыточного пикового напряжения
  • обратный диод - защита от обратной полярности для реле с катушкой на постоянном токе


Ограничитель перенапряжения

При каждом отключении индуктивной нагрузки (катушки реле или контактора) на её клеммах появляется перенапряжение. Это перенапряжение может достигать нескольких тысяч вольт при частоте несколько МГц. Перенапряжение может вызывать сбои в работе блоков автоматики, имеющих в своём составе электронные устройства. Встроенные ограничители перенапряжений обеспечивают уменьшение величины коммутационного перенапряжения и, соответственно, ограничение энергии помех до уровня, не оказывающего возмущающее воздействие на катушки и соседнюю аппаратуру.

  • Основные типы встроенных защитных элементов:
  • Диод

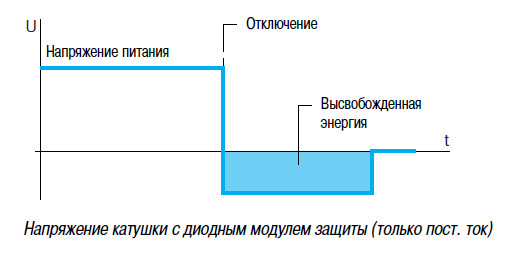

      Диодный модуль защиты

    Преимущества:

    • накопление энергии, обеспечивающей циркуляцию тока в том же направлении;
    • отсутствие какого-либо перенапряжения на клеммах катушки;
    • невысокая стоимость.

    Недостатки:

    • увеличение в 3-4 раза времени отпускания реле;
    • отсутствие защиты полярности;
    • обесточивание реле.



  • Варистор

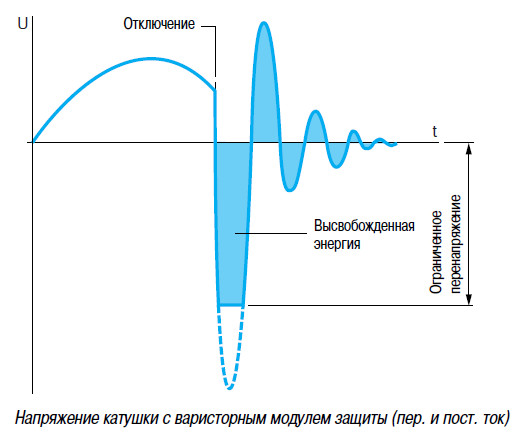

      Варисторный модуль защиты

    Преимущества:

    • возможность использования с переменным и постоянным током;
    • пиковое ограничение перенапряжения примерно до 2 Un;
    • незначительное влияние на время отпускания реле.

    Недостатки:

    • не изменяется собственная частота колебаний катушки;
    • ограниченная частота коммутаций.



  • RC-цепь

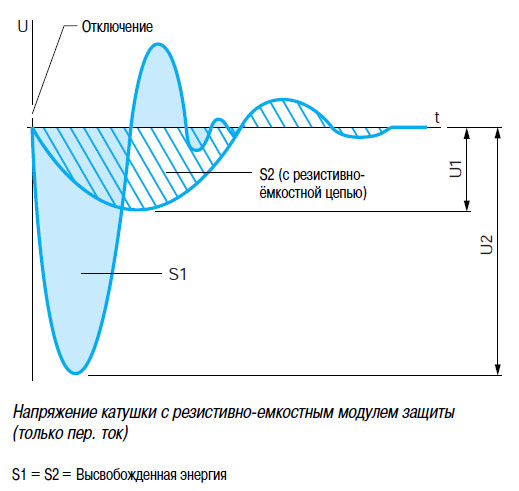

      Резистивно-емкостной модуль защиты

    Преимущества:

    • частота колебаний сокращена примерно до 150 Гц;
    • пиковое ограничение перенапряжения до 3 Un;
    • незначительное влияние на время отпускания реле.

    Недостатки:

    • нет защиты низкого напряжения
