Реконструкция распределительного устройства НКУ ГРЩ РУ-0,4 кВ.

В рамках модернизации морально и физически устаревшего оборудования РУ-0,4кВ., компанией АО «Регион-Автоматика» был разработан проект на реконструкцию распределительного устройства (РУ-0,4 кВ).

Промышленное предприятие Нижегородской Области ООО «Пневматика», предоставило Техническое задание на реконструкцию ГРЩ.

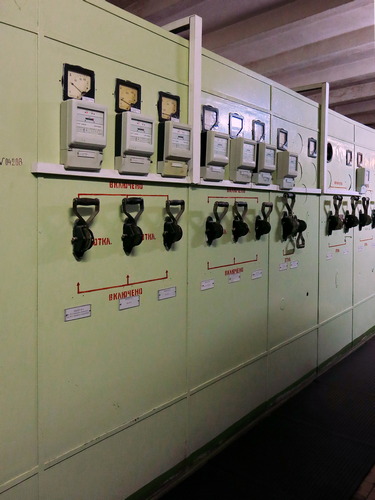

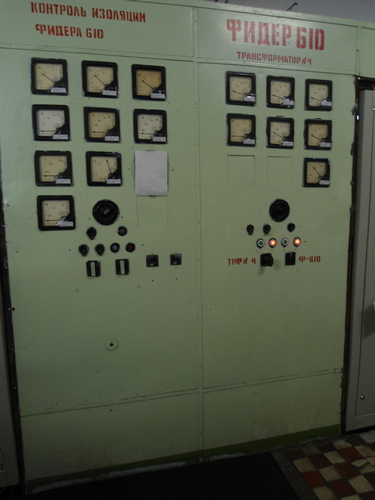

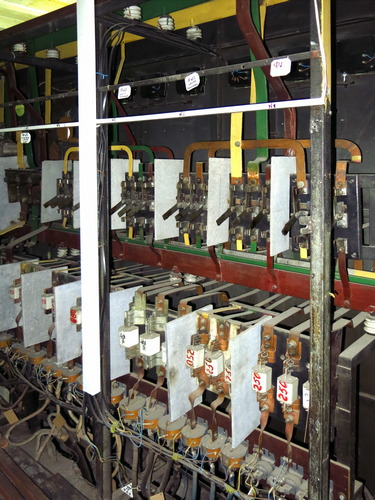

Существующее оборудование проработавшее более 20 лет морально и физически устарело.

Техническое Задание на реконструкцию электрооборудования:

1.  Разработать проект реконструкции РУ-0,4кВ на 2 ввода ячейками панельного типа с монтажом в помещении цеха. Автоматическую, межсекционную АВР на 2 ввода с возможностью ручного переключение между 4 вводами.
2. В состав РУ-0,4 должны входить электрошкафы, соответствующие по размерам существующим панелям. Электрошкафы должны соответствовать требованиям «Правил устройства электроустановок», «Правил безопасности при эксплуатации электроустановок».
3. В качестве коммутационных аппаратов вместо предохранителей в электрошкафах предусмотреть автоматические выключатели.

Дополнительные материалы для проектирования предоставленные Заказчиком:

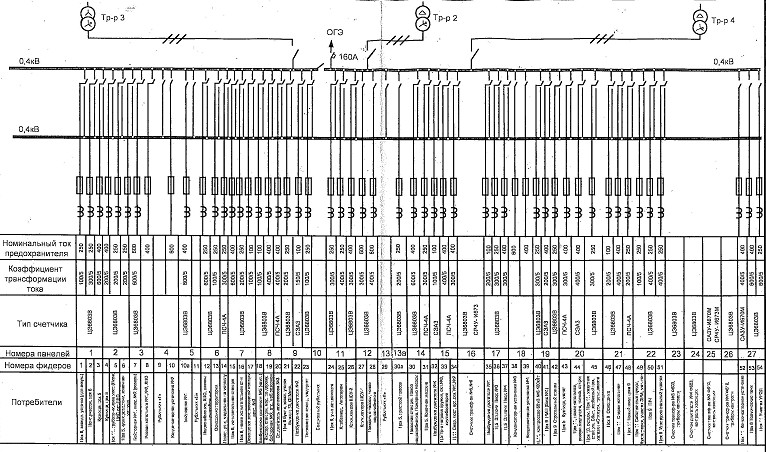

1. Однолинейная схема существующей установки.

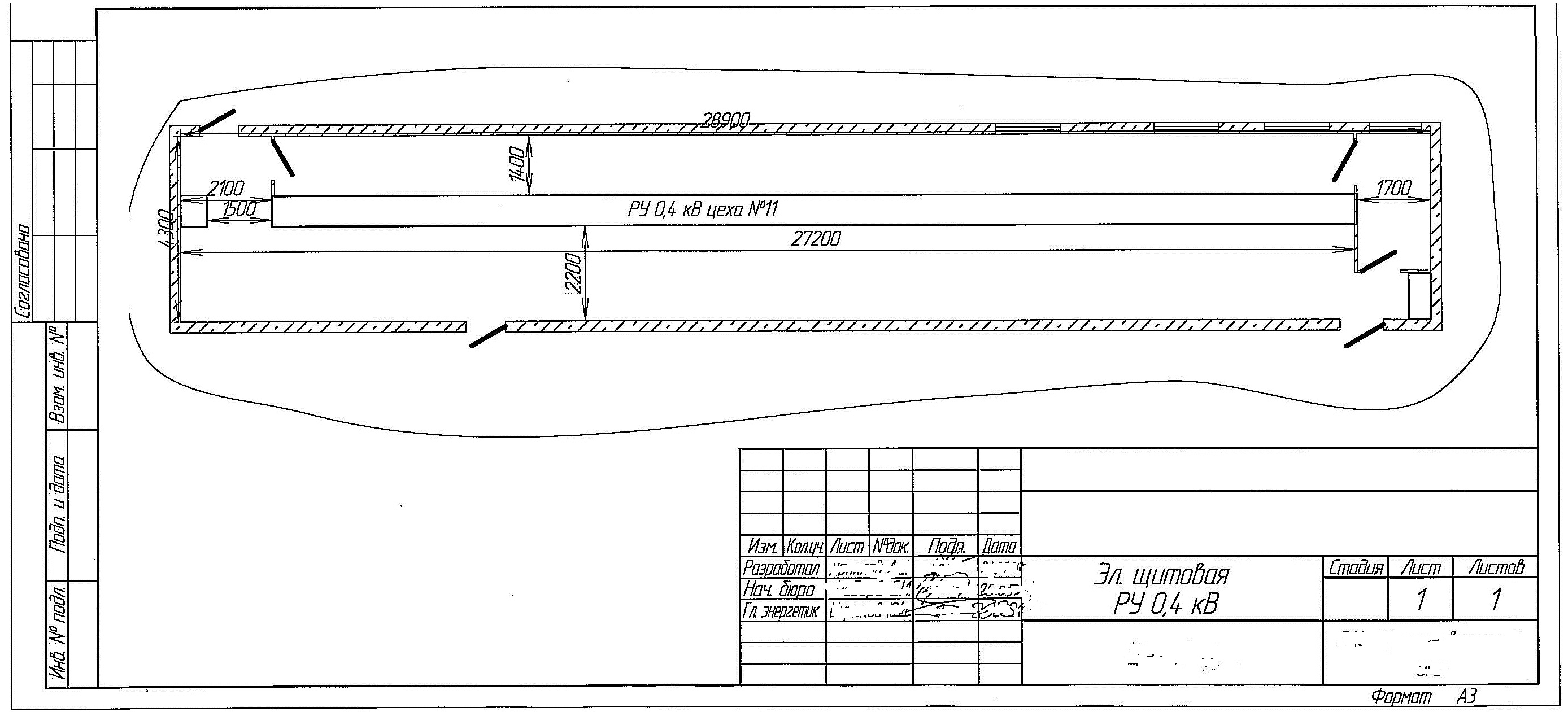

1. Планировка помещения РУ.

Принятое проектное решение:

1. Существующее РУ-0,4 кВ. выполнено по схеме одной секционированной и обходной системами шин с обходными и с секционными разъединителями (рубильниками). После реконструкции, будет схема с одной секционированной системой шин, с вводными и секционным автоматическими выключателями, с устройством Автоматического Включения Резерва (АВР). Трансформаторы Т3, Т4 являются основными и взаимно резервирующими. На их основе выполнено автоматическое включение резерва (АВР) - включение секционного выключателя, при отключении одного из трансформаторов. Резервные трансформаторы Т1 и Т2 в нормальном режиме отключены и могут при необходимости включены в ручном режиме. Проектом предусматривается изготовление и установка распределительных панелей, индивидуального изготовления АО «Регион-Автоматика» взамен существующих. Существующие панели N16, 23, 24, 25, 26 (панели учета электрической энергии, контроля изоляции сети напряжением 6 кВ) остаются без изменения.

2. Номинальные токи автоматических выключателей на отходящих линиях, приняты в соответствии с номинальными токами предохранителей, установленных в существующем РУ-0,4 кВ.

Произведены электрические расчеты для проектирования НКУ:

1. Номинальный ток силового трансформатора ТМ-1000 6/0,4 кВ на стороне низкого напряжения.
2. Расчет токов короткого замыкания на стороне низкого напряжения (0,4 кВ) трансформатора.
   1. Расчет производился исходя из заданного тока короткого замыкания на стороне ВН (6 кВ) трансформатора, при котором срабатывает релейная защита автоматики (РЗА)- токовая отсечка (уставка ТО).
   2. При расчете учитывалось полное сопротивление энергосистемы до точки Короткого замыкания (КЗ), активное и реактивное сопротивление силового трансформатора выбрано по справочнику.
   3. Проверка электрических аппаратов на стойкость к токам КЗ

Измерение и учет электроэнергии.

Во вводных ячейках установлены амперметры с трансформаторами тока в каждой фазе и вольтметры (с возможностью измерения всех фазных и линейных напряжений). В линейных ячейках установлены амперметры с трансформаторами тока в каждой фазе и счетчики активной электрической энергии.

Заземление и защита от грозовых и внутренних перенапряжения.

Вновь устанавливаемое оборудование подключить к контуру заземления, в целях выполнения требований стандартов по охране труда, обеспечению электробезопасности обслуживающего персонала и нормальной работы оборудования.

Болтовые соединения выполнить по ГОСТ 10434-82 (класс контактного соединения 2).

Требуемый уровень защиты оборудования от грозовых перенапряжений обеспечивает надежная связь всех металлических элементов несущих конструкций и покрытий с заземляющим устройством.

Указания по монтажу.

Шкафы автоматики установить около рабочего места дежурного персонала.

Токопроводящие шины для соединения панелей между собой использовать существующие.

Мероприятия по охране труда и технике безопасности.

Мероприятия по технике безопасности предусмотрены в проекте в объеме действующих Правил технической эксплуатации элуктроустановок потребителей (ПТЭЭП), Правил техники безопасности при эксплуатации электроустановок потребителей (ПТБ) и Правил устройства электроустановок (изд.7) (ПУЭ).Противопожарные мероприятия обеспечиваются выбором защитных аппаратов для защиты электросетей от сверхтоков.

Работы проводить в соответствии с требованиями СНиП 3.05.06-85. Ответственным за правильную организацию и безопасность проведения работ является руководитель этих работ.

Все оборудование и материалы, используемые при монтаже, должны иметь сертификаты соответствия стандартом Российской Федерации. Допускается замена оборудования на аналогичное, имеющее сертификаты соответствия стандартам РФ.

Комплект и место нахождения основных защитных средств по технике безопасности и противопожарной технике, утверждается ответственным за электрохозяйство персоналом.

Принципиальная электрическая схема.

Для защиты устанавливаемого оборудования используется существующая защита (защита силового трансформатора 6/0,4кВ. и шин 0,4кВ.- МТЗ и ТО), а так же вновь устанавливаемые автоматические выключатели во вводных и линейных ячейках 0,4 кВ.

Для обеспечения селективной работы автоматических выключателей приняты времена отключения: для автоматических выключателей отходящих линий-0,01 с.; для секционного выключателя-0,05с.; для вводных выключателей -0,1 с.. Время действия существующей токовой отсечки (ТО) на напряжение 6 кВ составляет 0,1 с, видно, что токовая отсечка и вводной автоматический выключатель 0,4кВ. имеют одинаковое время срабатывания. Следовательно, данные защиты неселективные. Для обеспечения селективности необходимо увеличить время ТО (сделать более 0,15 с).

По результатам проекта составлена спецификация на изготовление панелей НКУ и смета на строительно-монтажные работы, рассчитанная по сборникам Территориальных единичных расценок (ТЕР).

Создание спецификаци электрооборудования панелей с использованием системы Профсектор.

Удобство набора спецификации заключается в том, что набранная спецификация наглядно показывает перечень включенных комплектующих, актуальные тарифные цены. Так же можно увидеть складские остатки комплектующих у производителей и поставщиков.

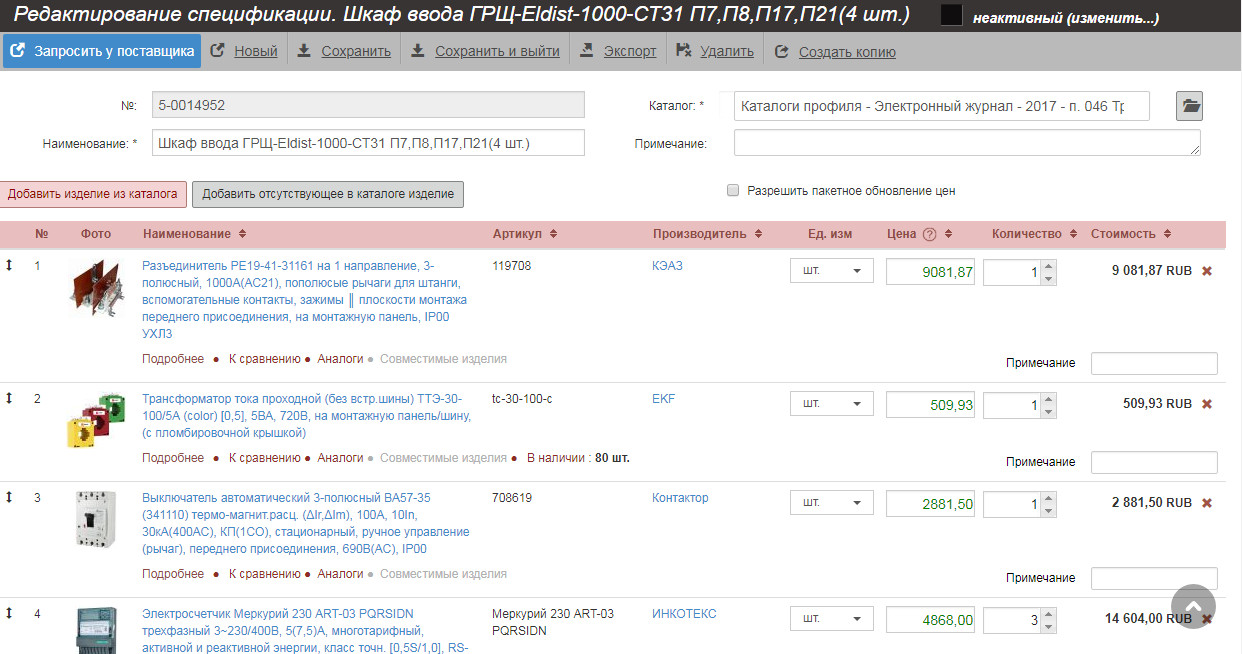

Пример набранной спецификации панель №7.

Разработанный проект реконструкции НКУ РУ-0,4кВ., согласован с заказчиком и принят в работу для сборки панелей РУ-0,4 кВ..

Инженер проектировщик компании АО "Регион-Автоматика "Кабин Е.А.
