Подробное описание класса/серии

Эксплуатация индуктивных цепей вызывает всплески и броски напряжения, особенно при отключении катушки контактора.

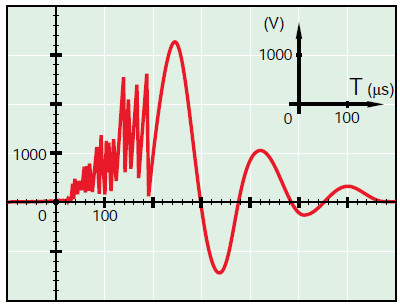

Электромагнитная энергия, запасенная в катушке во включенном состоянии, выделяется при размыкании в виде скачков напряжения, крутизна и амплитуда которых могут достигать нескольких десятков киловольт. Подобные выбросы энергии приводят к негативным последствиям, начиная от помех, вызывающих сбои в работе электронных устройств, до пробоя изоляции и даже разрушения чувствительных электронных компонентов. На графике напротив показана осциллограмма со скачками напряжения на клеммах катушки 42 В/50 Гц без применения ограничителя напряжения.
После скачков напряжения с очень крутым фронтом возникают затухающие колебания с пиковым значением 3500 В.

Коэффициент перенапряжения

Коэффициент перенапряжения  определяется как отношение максимального пикового значения перенапряжения к пиковому значению номинального управляющего напряжения катушки ():

В катушке DC:

В катушке AC:

Например, из приведенного выше графика получается следующее:

Для снижения вредного влияния бросков производители разработали разные серии ограничителей напряжения, предназначенных для снижения коэффициента  и ограничения или даже полного исключения высоких частот предзатухания напряжения.
